一、项目背景
随着我国国民经济的快速发展,人民生活水平的提高以及信息化,人们在居住环境及安全需求上的要求也日益提高。但是,校园入侵偷盗事件频频发生,学校安保情况不容观。上海客欧电子科技有限公司所提供的防盗报警系统,可提供一个安全、防盗报警管理系统,室内防盗报警与室外周界防范相结合,无,为学校提供更好的安保服务。
二、设计原则
系统设计必须质量和安全,充分考虑施工和维护的方便,系统设备的选择要求具有先进性、成熟性、可扩展性,便于系统的局部变更与功能升级;随着建设资金的投入和技术的发展,对系统可进行扩充升级,使系统得到不断的完善和提高;在使用方面,要求简洁方便,人性化的特点。做到技术先进、经济合理、安全。
系统设计符合以下要求:
1) 规范性:在设计过程中必须符合相关的国家标准和行业标准,并充分考虑到各项地方标准。
2) 系统的先进性:应尽可能考虑前瞻性,与发展的主流思路相一致。选用设备的品牌公司应具有不断创新趋势,一旦有成熟新产品上市,便可根据建设方、使用方的需求,对系统进行更新换代,提高系统的先进性。
3) :所选用的选型,应在同类项目中被广泛使用,且运行稳定。
4) 实用性:实施后的校园智能化系统,将能够在现在和将来适应技术的发展。
5) 系统的可扩展性:应采用模块化、单元化设计,可方便的通过扩展模块来扩充系统的容量,满足用户使用的要求。
6) 经济性:在满足应用要求的基础上,尽可能降低造价。
三、系统要求
3.1 基本要求
1) 周界报警系统中使用的张力式电子围栏入侵探测装置,一般应在其终端应配备独立的报警控制主机和控制键盘作为系统的处理/控制/管理设备;若自带报警控制器作为系统的处理/控制/管理设备,则报警控制部分应符合“CCC”认证的相关规定。
2) 报警响应时间:小于2S
3) 探测器报警持续时间:大于1S
4) 报警存储时间:大于30天
5) 应能适应本市气候条件的变化,在各种气候条件下都能满足安防系统使用要求。
6) 各主要部件应标有产品制造企业及产品型号等标识。
7) 主要出入口、重要部门、重要保护区域进行报警监控。
3.2 功能要求
3.2.1物理防护
由保持一定间距且多根并行的钢索形成的物理围栏,对企图穿越者应具有一定的阻挡和隔离作用。
3.2.2报警功能
1) 钢索拉紧报警
当钢索受到外力作用被拉紧时,张力变化量及持续时间达到或超过规定要求时,应发出报警信号。
2) 钢索松弛报警
当钢索在受到外力作用被松弛时,张力变化量达到或超过规定要求时,应发出报警信号。
3) 钢索剪断报警
当钢索被剪断时,应发出报警信号。
4) 防拆报警
当控制杆外壳被拆开时,应发出报警信号。
5) 断电报警
当供电电源断电时,应自动切换,由备用电源供电,并应发出报警信号。
6) 自检及故障报警功能
应具有自检、自诊断能力,且具有设备故障报警功能。
3.3 性能要求
3.3.1使用环境
应能在温度-10~+55°C;相对湿度小于等于95%;大气压力86~106KPa条件下保持设备正常工作。
3.3.2静态张力值范围
应根据钢索的张力值变化,自动更新静态张力值,且保持张力值在100N~450 N范围之内。
3.3.3钢索拉紧报警阀值
拉动任意一根钢索,大于原间距75mm时所受的张力值。
3.3.4钢索松弛报警阀值
应小于 1/3张力静态值。
3.3.5报警响应时间
应不大于5秒(即:从钢索受到报警阀值的外力作用开始,且持续作用时间2秒,到报警中心显示报警信息的时间。)。
3.3.6钢索拉断力、张力模块可承受张力
均应不小于1000N。
3.3.7平均无故障工作时间(MTBF)
在正常气候条件下应不小于5000H。
四、系统组成
4.制作和安装要求
1) 为提高报警的和有利于报警时正确定位,防区划分的距离应不大于40m。
2) 每个防区中间每隔3~5m应安装一根支撑杆,在拐弯处应安装受力杆。所有控制杆、受力杆、支撑杆应固定安装,且牢固。
3) 采用附属式安装时,围栏的高度应不低于750mm,其中最下一根钢索与实体周界上端的水平间距应在130mm~150 mm,其他相邻二根的间距应为200 mm±10 mm。
4) 采用落地式安装时,应对控制杆、受力杆、支撑杆均采取加固措施。围栏的高度应不低于1800mm,其中1500mm以下的钢索,相邻两根间距应为150mm±10 mm,1500mm 以上的钢索,相邻两根间距应为200mm±10 mm。
5) 钢索应由多股细钢丝组成,其直径不小于1.2mm。钢索及弹簧的材料应选用SUS304以上型号或其他等效材料。
6) 前端金属件都应具有防锈和耐腐蚀措施。控制杆、受力杆、支撑杆选用金属材料的,壁厚应不小于3mm。受力杆的直径应不小于30mm,支撑杆的直径应不小于20mm。
7) 控制杆、受力杆、支撑杆的安装底座应采用可调式结构,可根据不同形式的安装环境灵活调整。
8) 控制杆的外壳应采取防雨、防潮等密封措施。
9) 控制杆都应具有独立的接地装置,接地电阻应不大于4Ω。
10) 不得以栏杆、水管或者电力、通信线路的立杆作为受力杆、支撑杆。
11) 本装置的前端部分应有良好的防雷接地措施。
系统由前端张力主机或红外探测器设备、防区模块、传输设备、报警中心控制设备、报警模拟屏、工作站(含系统软件)和打印机所组成。
4.1前端设备
由控制杆(含张力探测、控制模块)、受力杆、转向受力杆、支撑杆、钢丝绳、弹簧、紧固件等组成的有形周界。
4.2防区设置设备(防区模块)
前端控制杆带有标准的报警开关量信号接口,兼容任何总线制、分线制报警主机,防区设置设备由于对电子围栏的防区编码,以识别报警的区域。并以总线的方式传输,这类系统框架的特点是系统可根据实际情况作灵活调整,对情况复杂的地段合理增加防区。
4.3传输设备
常规总线制主机采用的信号传输为两线制,前端控制杆供电(AC15V~24V/DC15V~32V)为两线制;为了便于施工的方便与降低成本通常采用RVV4*1护套线缆,具体根据传输距离来确定线缆线径。
序号 | 传输距离 | 线缆线径 |
1 | ≤300米 | RVV4*0.75 |
2 | ≤600米 | RVV4*1 |
3 | ≤900米 | RVV4*1.5 |
4 | ≤1200米 | RVV4*2 |
4.4报警管理设备(区域管理器)
对系统发布工作指定;接收防区设置设备的编码信号,并对信息进行有效处理,同步把信息提供至系统工作站,即时响应报警,并蜂鸣提示,同时输出联动信号至报警模拟屏。
4.5报警模拟屏
实时显示对应防区的报警信息及系统的布、撤防状态,模拟屏采用发光二极管制作,能直观的现实系统运行情况。
4.6工作站(含系统软件)
对报警信息、工作日志进行管理、存储,包括系统的工作状态的实时显示和历史记录查询,信息管理的内容包括报警发生的区域(通过防区识别)和发生的时间。系统一旦接收到报警信号,根据预先设置的电子地图即时显示报警位置,并发出提示。
4.7打印机
将查询到的报警信息进行打印。
五、系统拓扑图
六、相关产品
七、应用案例

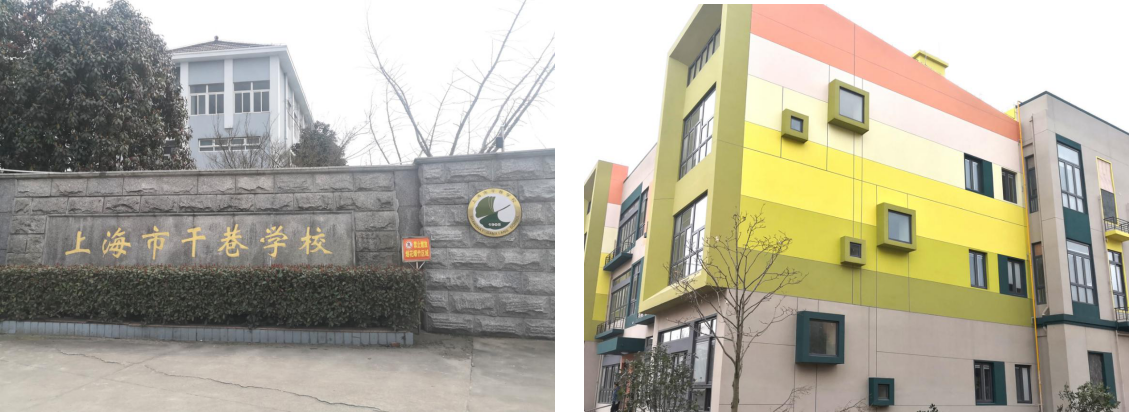

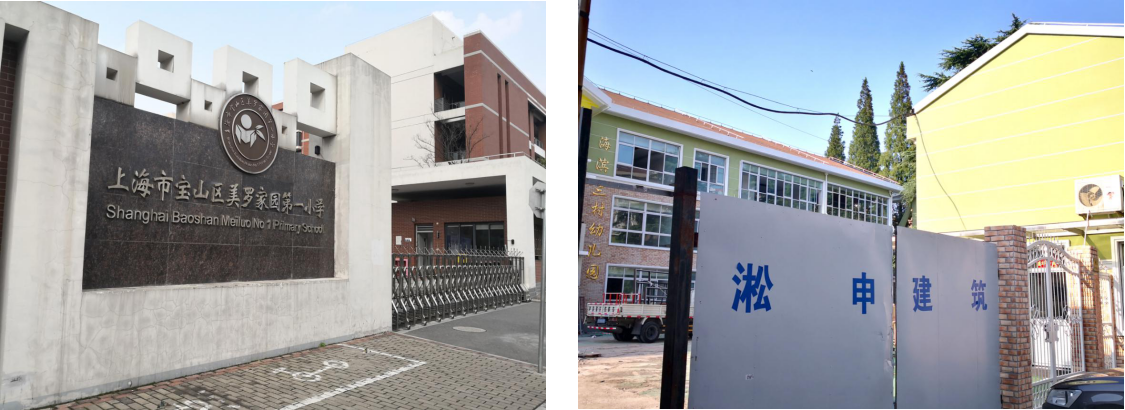

美罗家园小学、临港03-03幼儿园、干巷小学、干巷中学
